コルラインは日本全国でご利用頂いております。

コルライン使用実績と使用実例

コルライン使用例

使用業種等（例）	使用場所	取付例
各種工場などの廃棄処理施設 （繊維・食品・ゴム・石油・パルプ・製陶・印刷・病院 他）	１．製造施設 ２．化学処理設備 ３．排水処理設備 ４．各所　吸・排気口 ５．研究施設	○発生源よりダクト吸引し脱臭装置で処理する ○発生源に取り付ける ○吸・排気口に脱臭装置を取り付ける ○設備より吸引し脱臭装置で処理する
下水処理場 汚水処理施設 農村集落排水処理施設	１．脱臭棟 ２．各設備室排気口 ３．汚水流入マンホール上部 ４．汚泥処理設備 ５．下水流入排気口	○通常の既設脱臭装置に充填する ○排気口に脱臭装置を取り付ける ○マンホール上部に脱臭器を置く ○設備に脱臭装置を取り付ける ○排気箇所に脱臭装置を設置する
電気制御室 （精密機器室） 通信中継施設	１．空気取入口（換気・循環）	○空気循環用　流入口・排気口に取り付ける
し尿処理場	１．消化タンク上部排気口 ２．処理施設内排気口 ３．汚泥処理設備 ４．各所マンホールよりの排気	○排気口に取り付ける ○換気口に取り付ける ○設備に脱臭器を取り付ける ○マンホール上部に脱臭機を置く
し尿中継処理施設	１．中継槽設備の排気口 ２．中継タンク　上部排気口	○空気　排気口に脱臭器を取り付ける
汚水処理槽 （バイオ関連等の設備）	１．処理槽排気口	○排気口に取り付ける
各種研究所	１．化学実験設備 ２．化学処理室	○発生源より吸引し脱臭器で処理する
バキュームカー	１．排気口	○排気口に脱臭器を取り付ける
ごみ処理場	１．汚水処理施設排気 ２．脱臭塔	○処理施設より吸引し脱臭装置で処理する
廃棄物最終処分場	１．硫化水素発生源	○発生源上部（箇所）に直接簡易装置（例：ドラム缶・ヒューム管に脱硫フィルターを充填するなど）で処理する ○パイプで吸引し一括脱臭装置で処理する
生ごみ処理機	１．排気口	○処理機の排気口に脱臭装置を取り付ける
移動型緊急簡易硫化水素除去装置	１．発生源　簡易脱硫装置	○警察・消防　緊急場所にて使用



コルライン充填装置例

充填装置は必要に応じ、設置場所にあわせて設計・制作いたします

硫化水素除去装置	脱臭装置	小型硫化水素除去装置
		硫化水素除去脱臭器 バキュームカー用

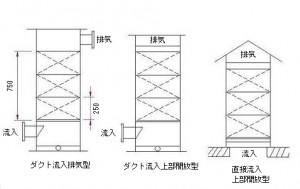

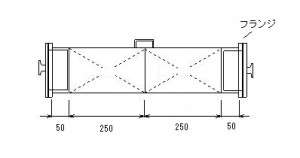

コルライン充填概略図

■充填装置例（フィルター３段） ■壁取付例（フィルター１段） ■ダクト排気口取付例（フィルター１段） ■小型脱硫脱臭器（フィルター２段）

コルラインフィルター充填方法

●丸型および角型のハニカム形状の 立体フィルタ－[コルライン]を 充填装置の内径に合わせ装填します。 ●コルラインは標準サイズのほか 基材は幅を自由な寸法に裁断できるので 既設の脱臭装置にも使用できます。 大きな装置の場合はフィルタ－を 分割ブロック形状にして並べて充填します。

設計条件

●脱臭脱硫装置の大きさ（寸法）は臭気濃度・処理風量など 稼動条件に基づき容量計算をし設計製作いたします。 ●コルラインの設計条件 < ＳＶ 3600以下　接触時間1sec以上　空塔速度 0.5ｍ/sec以下 > ●丸型装置の充填層寸法は内径130㎜～700㎜φ 層厚250～1000㎜（１～4段）の範囲で製作します。 ●角型装置の充填層寸法は特に制限はありません。 現況に合せ製作します。 ★★★ まずはお問い合わせください　★★★
