ブロワ吸気用脱硫装置F80L(特)

ブロワの吸気用に改造

ブロワ吸気用脱硫装置F80L(特)

標準型の小改造シリーズです。

陽圧ブロワ用

滋賀県 ブロワ吸気用循環型脱硫装置F80L(特)

粉塵の多い場所に設置してある画像検査機で粉塵対策として、カメラのボックスが陽圧になるようにブロワで加圧しているらしいです。ですが、ブロワの吸気に硫化水素が混じっており、画像検査機にトラブルが発生するそうです。そのため、ブロワに硫化水素対策を実施したいということでした。
当初、もっと大きな容量の専用機を検討していましたが、諸事情により、F80Lを改造することになりました。
当初容量よりF80Lの方が小さいので寿命や除去率は完全ではないですが了承の上の導入です。

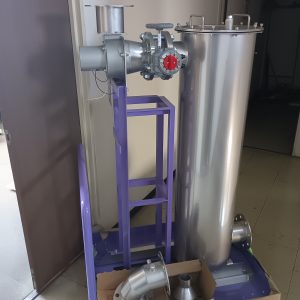

構成

F80Lの排気部分にダクト(φ150)を接続し、ダクトホースを接続。もう片端はブロワ側の吸気口にもアダプターを追加して、ダクトホースを接続。

F80L のファンも残しています。(少しでもコルラインとダクトホースによる圧損をキャンセルしてくれればと思っています)

右の図はイメージで、実際のブロワとは異なります。

仕様

処理風量 :10m³/min以下
源ガスの濃度(H2S) :??
出口濃度 :???
装置サイズ W600 D480 DH1100

弊社の標準テスト外の使い方です。性能が予想できません。

63-016

硫化水素で困ったときはご連絡ください。
